Funciones
• Conexión de tubería a presión con puntas de pulverización tipo bola Clip Eyelet.
• Las puntas ajustables tipo bola permiten un ajuste rápido y preciso de la dirección de pulverización sin perturbar la conexión de la tubería.
• Usar con tubería de 3/4", 1", 1-1/4", 1-1/2" o 2".
• Tamaños de entrada para orificios de perforación de 8 mm, 14 mm, 16 mm, 18 mm, 20 mm de diámetro.
• El material resistente a productos químicos y corrosión PP o FRPP (polipropileno reforzado con fibra) soporta altas temperaturas a aproximadamente 85 ° C.
• Úselo con caucho de nitrilo o flúor como material de sellado de junta tórica que sea resistente a los productos químicos y a la corrosión.
• Acero inoxidable de grado resorte de abrazadera simple y doble.
• Más adecuado para entornos de trabajo de baja presión.
• Estructura de varias piezas, fácil mantenimiento, limpieza y reemplazo, y puede ahorrar el costo del cabezal de la boquilla de reemplazo.
| 26988 | 26988-D | 26988-T | 155 | 155-T |
 |  |  |  |  |

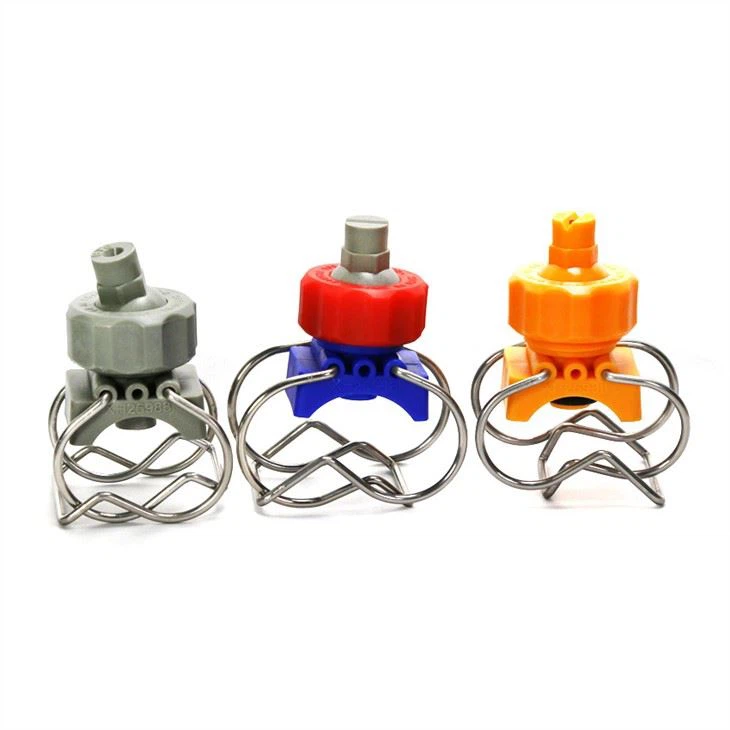

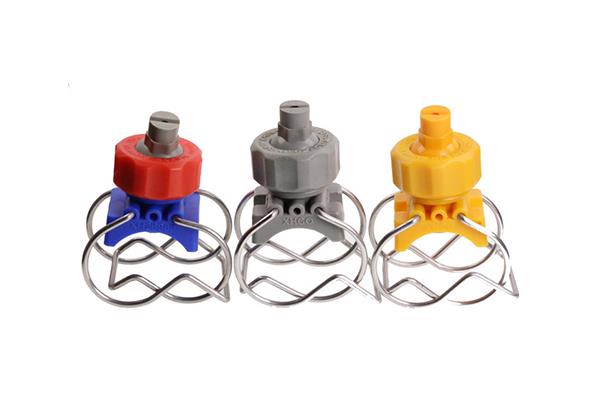

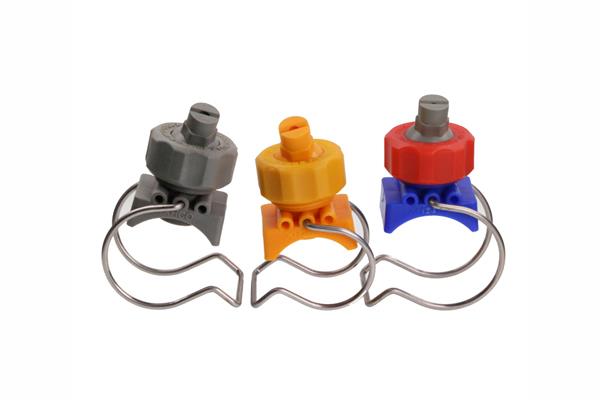

 26988 Boquillas ajustables de clip de bola eyelet Es adecuado tp clamp en tuberías con diametner exterior de 3/4'' a 1 1/2'' (27mm a 51mm) |  Boquillas ajustables de clip de bola eyelet Es adecuado tp clamp en tuberías con diametner exterior de 2'' (54mm a 60mm) |

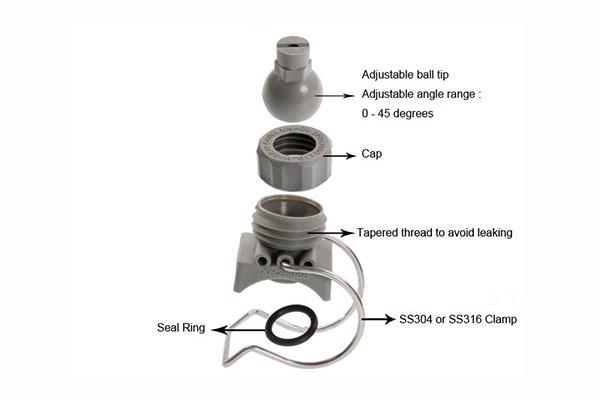

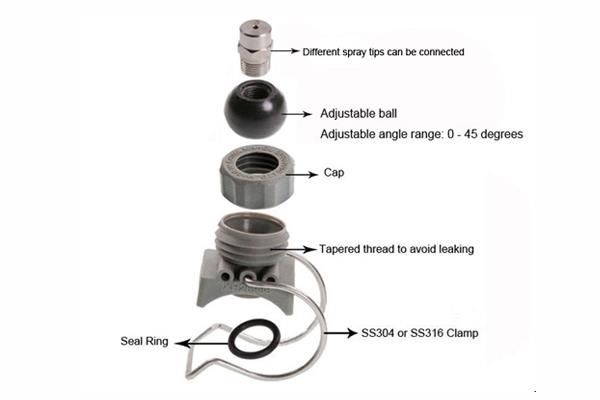

 Boquilla de abrazadera con bola ajustable El ángulo de pulverización de la punta de pulverización de bola ajustable se puede ajustar con 45 grados |  Boquilla de abrazadera con punta de pulverización ajustable de plástico Diferentes boquillas de pulverización pueden ser de plástico o acero inoxidable con un tamaño de rosca de 1/4 '' o 3/8 '' se pueden conectar a la bola roscada negra con ángulo ajustable de 45 grados |
Aplicación general:
1) Tratamiento de la superficie metálica.
2) Prueba de pretratamiento y lluvia en la industria de recubrimiento de automóviles.
3) Desengrasante y fosfatado en el proceso de tratamiento superficial.
4) Otra aplicación de lavado o limpieza a baja presión: limpieza previa al tratamiento de verduras y frutas
5) Tratamiento químico y recubrimiento de la boquilla de limpieza previa al tratamiento antes del procesamiento de electroforesis
6) Limpieza: cinta transportadora, película, cobre delgado, papel, todo tipo de placas, filtros, polvo y grava, y limpieza de máquina herramienta.
7) Refrigeración: cinta transportadora, gas, tanque, maquinaria, metal, techo, etc.
8) Dispersión: humidificación, productos químicos, extinción de incendios, desempolvo, desodorización, antiespumado, etc.
Datos de rendimiento:
Punta de pulverización de cono hueco
Punta de ventilador plana
Spray Tip Style No. ( Ángulo de pulverización a 3 bar ) | Caudal ( l/min) | |||||||||
40° | 50° | 65° | 80° | 0,3 bares | 0,7 bares | 1bar | 1,5 bares | 2 bar | 3 bares | 4 bares |
- | - | CT6505 | - | 0.62 | 0.9 | 1.1 | 1.3 | 1.6 | 2 | 2.3 |
- | - | CT6510 | CT8010 | 1.2 | 1.9 | 2.3 | 2.8 | 3.2 | 3.9 | 4.6 |
CT4020 | CT5020 | CT6520 | CT8020 | 2.5 | 3.8 | 4.6 | 5.6 | 6.5 | 7.9 | 9.1 |
CT4030 | - | CT6530 | CT8030 | 3.7 | 5.7 | 6.8 | 8.4 | 9.7 | 11.8 | 13.7 |
CT4040 | - | CT6540 | CT8040 | 5.0 | 7.6 | 9.1 | 11.2 | 12.9 | 15.8 | 18.2 |
CT4050 | - | CT6550 | - | 6.2 | 9.5 | 11.4 | 14.0 | 16.1 | 19.7 | 23.0 |
CT4060 | - | CT6560 | - | 7.5 | 11.4 | 13.7 | 16.7 | 19.3 | 24.0 | 27.0 |
CT4070 | - | CT6570 | - | 8.7 | 13.3 | 16.0 | 19.5 | 23.0 | 28.0 | 32.0 |
CT4026 | - | CT65100 | - | 12.5 | 19.1 | 23.0 | 28.0 | 32.0 | 39.0 | 46.0 |
Punta de pulverización de cono completo
Tamaño de clip- boquilla de ojal
Tamaño de bola roscada
155 boquillas tamaño de rosca hembra
Estilo No. | Tamaño de rosca macho |
155 | 1/8'' |
| 1/4'' | |
| 3/8'' | |
| 1/2'' |
Por favor, póngase en contacto con nosotros por consulta o correo electrónico para obtener más catálogos de diferentes consejos de pulverización
 Patrón uniforme de pulverización de ventilador plano |  Patrón uniforme de pulverización de cono completo |

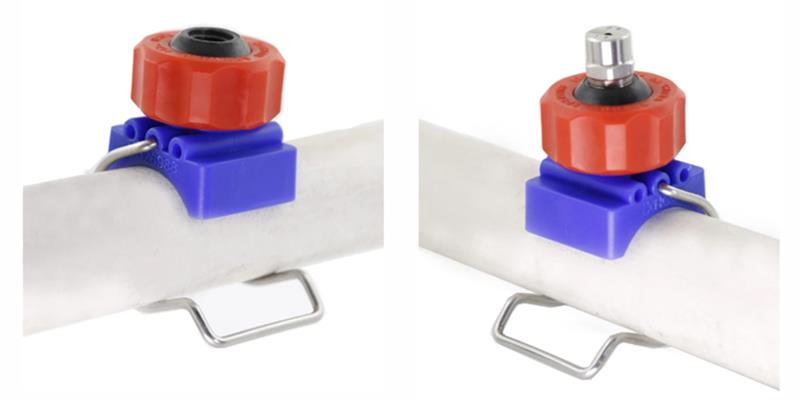

Combina perfectamente con la tubería
Información de pedido
26988 | 1 | D14 | CT6510 | PP |
↓ | ↓ | ↓ | ↓ | ↓ |
Tipo de boquilla | Diámetro exterior de la tubería. | perforación dia.on pipe | punta de pulverización No. | Material |
Imágenes de la aplicación
Enfriamiento |
Lavado |
¿Por qué elegir las boquillas de ojal de clip de Xinhou?
La boquilla de abrazadera es una boquilla más común, su aplicación es muy amplia y conveniente desmontaje y reemplazo. Por lo tanto, es una de las boquillas de consumo es una boquilla relativamente grande. Shanghai Xinhou Spray Purification Equipment Co., Ltd. es una empresa seria y responsable con rica experiencia, largos años. A pesar de que la boquilla de clip es una boquilla de uso más común, Xinhou Company todavía está mejorando su tecnología de producción para garantizar el ángulo preciso de la boquilla del ojal de clip y la coincidencia del hilo.

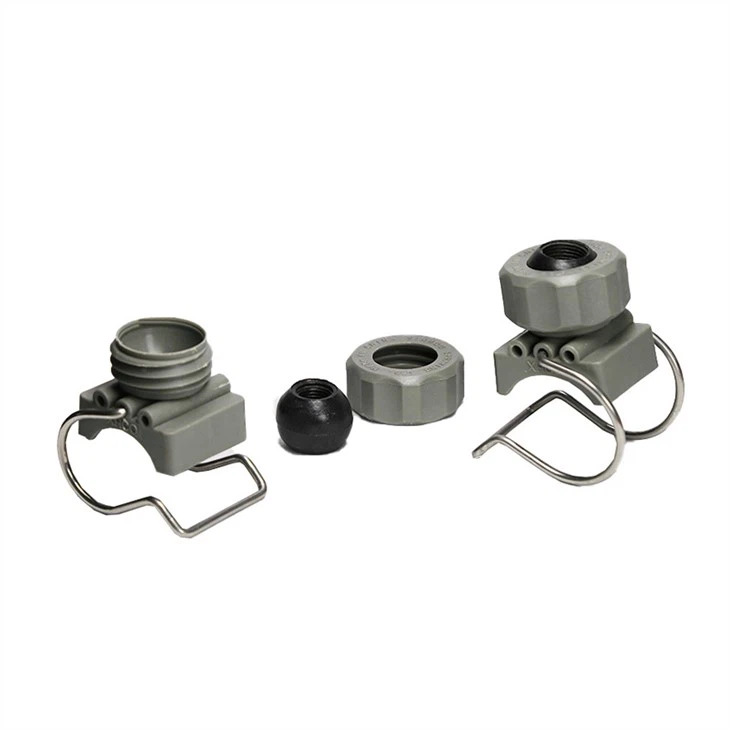

La boquilla ajustable tipo bola tiene dos tipos de conexión: tipo abrazadera (serie 26988) y tipo roscado (serie 155). La boquilla de pulverización de la abrazadera se fija en la tubería por abrazadera, el tipo roscado se fija mediante conexión roscada. La boquilla ajustable tipo bola puede ofrecer tres tipos de pulverización: tipo de cono completo, tipo de cono hueco, tipo de ventilador. Puede ajustar con precisión la dirección de pulverización en cualquier momento y hacerla bajo la mejor operación de trabajo. La punta tipo bola es muy rápida de separar o conectar. Se puede separar o conectar sin herramientas, y conectar una nueva punta de pulverización.
¿Quizás le gustaría aprender más sobre las boquillas de abrazadera?
1 ¿Cómo cambiar la boquilla del clip?
En el uso del proceso, puede ajustar rápida y precisamente la dirección de inyección de la boquilla, para que siempre esté en las mejores condiciones de funcionamiento, el desmontaje de este tipo de boquilla es muy conveniente, se puede usar directamente sin herramientas, rotación manual, desde el cuerpo de la boquilla para eliminar la cabeza esférica, bola de rosca o bola de liberación rápida se puede insertar en la nueva boquilla de pulverización.
2 ¿Cómo se fija la boquilla del ojal del clip?
Las boquillas de bola ajustables tienen dos tipos: tipo de conexión de abrazadera y tipo de conexión de rosca. La boquilla de tipo de conexión de la abrazadera se coloca en la tubería con abrazadera de resorte, mientras que la boquilla de tipo de conexión de rosca se coloca a modo de conexión de rosca.
