• Patrón de pulverización de boquillas de cono completo de ángulo amplio de 90 a 120 grados con área de impacto amplia y redonda
• El diseño único de la paleta asegura una distribución uniforme de la pulverización, el patrón se logra mediante una paleta interna.
• Ángulos de pulverización: 90⁰ a 120⁰
• Conexiones: 1/8 ”a 2” (macho y hembra NPT y BSPT)
• Rango de presión de funcionamiento: hasta 400 psi (25 bar)
 Boquillas de cono completo gran angular de 90 a 120 grados |  Boquillas de cono completo de gran angular |
Aplicacion General
1) Refrigeración
2) Supresión de polvo
3) Protección contra incendios
4) Inyección de productos químicos
5) Lavado o limpieza
Fundada en 2008, Shanghai Xinhou es una empresa profesional de fabricación de boquillas que integra R& D, producción, ventas y servicio. Nuestra empresa está ubicada cerca de la estación de Shanghai Hongqiao y del Centro Nacional de Exposiciones, con un cómodo transporte.
Después de más de 10 años de desarrollo estable, Shanghai Xinhou ha sido reconocida por los clientes por su calidad confiable y su servicio atento. Especialmente en el tratamiento de superficies automotrices, Xinhou se ha convertido en el proveedor designado para la mayoría de los clientes. Nuestros productos también se exportan a más de 20 países en el extranjero, en toda América del Norte, América del Sur, Europa, África, Sudeste de Asia y Oriente Medio.
Si está interesado en alguna de las boquillas de cono completo gran angular o desea hablar sobre un pedido personalizado, no dude en contactarnos. Esperamos formar relaciones comerciales exitosas con nuevos clientes en todo el mundo en un futuro próximo.

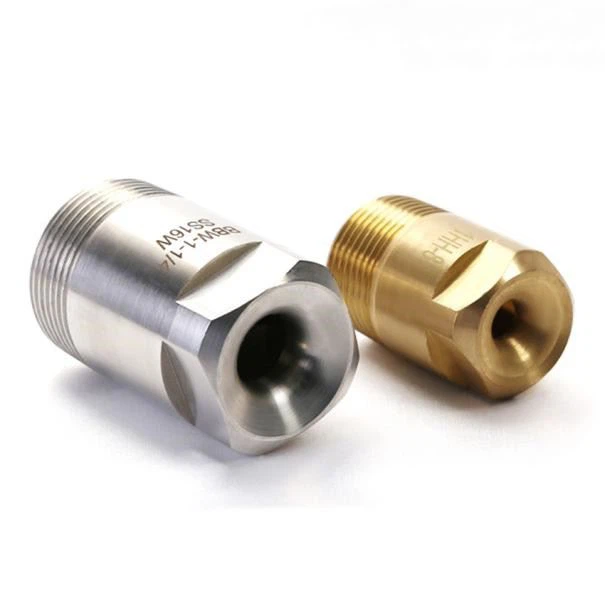

Boquillas de cono completo fabricadas con dimensiones precisas, que aseguran un rendimiento preciso y confiable.
Descripción
Modelo | BB-W; HH-W; GG-W; SJV-BW |
Conexión de entrada | 1/8 ''; 1/4 ''; 3/8''; 1/2''; 3/4''; 1''; 1-1 / 4''; 1-1 / 2''; 2''; 2 1/2'' |
Patrón de rociado | Cono lleno |
Ángulo de pulverización | 119°/117°/112°/110°/108°/104°/103°/102°/86° |
Solicitud | La generación y eliminación de las gotitas en el proceso de reacción química. |
Parámetro
Tamaño de la rosca | Código de flujo | Diámetro del orificio (mm) | Diámetro de orificio de paso libre máximo (mm) | Tasa de flujo (l / min) | Ángulo de pulverización | |||||||||
1 (usgal)=3,785 L; 1 (galón británico)=4.546 L | ||||||||||||||
0,4 bares | 0,5 bares | 0,7 bares | 1 barra | 1,5 bares | 2 bares | 3 bares | 4 bares | 6 bares | 0,7 bares | 6 bares | ||||
1/8'' | 1.5W | 1.2 | 0.64 | - | - | 0.57 | 0.67 | 0.81 | 0.93 | 1.1 | 1.3 | 1.5 | 120° | 86° |
2.8W | 1.6 | 1.0 | - | - | 1.1 | 1.3 | 1.5 | 1.7 | 2.1 | 2.4 | 2.9 | 120° | 102° | |
4.3W | 2 | 1.0 | - | - | 1.6 | 1.9 | 2.3 | 2.7 | 3.2 | 3.7 | 4.4 | 120° | 102° | |
5.6W | 2.4 | 1.0 | - | 1.8 | 2.1 | 2.5 | 3 | 3.5 | 4.2 | 4.8 | 5.7 | 120° | 102° | |
8W | 2.4 | 1.3 | - | 2.6 | 3 | 3.6 | 4.3 | 4.9 | 6 | 6.8 | 8.2 | 120° | 103° | |
1/4'' | 10W | 2.8 | 1.3 | 2.9 | 3.3 | 3.8 | 4.5 | 5.4 | 6.2 | 7.4 | 8.5 | 10.2 | 120° | 103° |
12W | 3.2 | 1.3 | 3.5 | 3.9 | 4.6 | 5.4 | 6.5 | 7.4 | 8.9 | 10.2 | 12.3 | 120° | 103° | |
14W | 3.6 | 1.6 | 4.1 | 4.6 | 5.3 | 6.3 | 7.6 | 8.6 | 10.4 | 11.9 | 14.3 | 120° | 103° | |
3/8'' | 17W | 4 | 1.6 | 5 | 5.6 | 6.5 | 7.6 | 9.2 | 10.5 | 12.7 | 14.4 | 17.4 | 120° | 103° |
20W | 4.4 | 2.4 | 5.9 | 6.5 | 7.6 | 9 | 10.8 | 12.4 | 14.9 | 17 | 20 | 120° | 104° | |
24W | 4.8 | 2.4 | 7.1 | 7.8 | 9.1 | 10.8 | 13 | 14.8 | 17.9 | 20 | 25 | 120° | 104° | |
27W | 5.2 | 2.8 | 8 | 8.8 | 10.3 | 12.1 | 14.6 | 16.7 | 20 | 23 | 28 | 120° | 106° | |
1/2'' | 30W | 5.6 | 2.8 | 8.8 | 9.8 | 11.4 | 13.5 | 16.2 | 18.5 | 22 | 25 | 31 | 120° | 108° |
35W | 6 | 3.2 | 10.3 | 11.4 | 13.3 | 15.7 | 18.9 | 22 | 26 | 30 | 36 | 120° | 108° | |
40W | 6.4 | 3.2 | 11.8 | 13.1 | 15.2 | 18 | 22 | 25 | 30 | 34 | 41 | 120° | 108° | |
45W | 6.4 | 3.6 | 13.3 | 14.7 | 17.2 | 20 | 24 | 28 | 34 | 38 | 46 | 120° | 110° | |
50W | 6.7 | 4 | 14.7 | 16.9 | 19.1 | 22 | 27 | 31 | 37 | 42 | 51 | 120° | 112° | |
3/4'' | 6W | 9.9 | 4.4 | 21 | 23 | 27 | 31 | 37 | 42 | 51 | 58 | 69 | 120° | 112° |
1'' | 11W | 13.1 | 5.6 | 38 | 42 | 49 | 57 | 69 | 78 | 93 | 106 | 126 | 120° | 117° |
1 1/4'' | 16W | 15.5 | 6.4 | 56 | 62 | 71 | 83 | 100 | 113 | 135 | 154 | 184 | 120° | 119° |
1 1/2'' | 24W | 18.3 | 10.3 | 84 | 92 | 107 | 125 | 150 | 170 | 203 | 230 | 275 | 124° | 119° |
2'' | 47W | 25 | 11.1 | 164 | 181 | 210 | 245 | 293 | 333 | 398 | 451 | 539 | 124° | 119° |
2 1/2'' | 70W | 31.8 | 14.3 | 244 | 269 | 312 | 365 | 436 | 495 | 592 | 672 | 803 | 125° | 119° |
Información sobre pedidos
cama y desayuno | 1/4’’ | SS | 2.8W |
↓ | ↓ | ↓ | ↓ |
Tipo de boquilla | tamaño del conector | Material | Código de flujo |
Imágenes de la aplicación

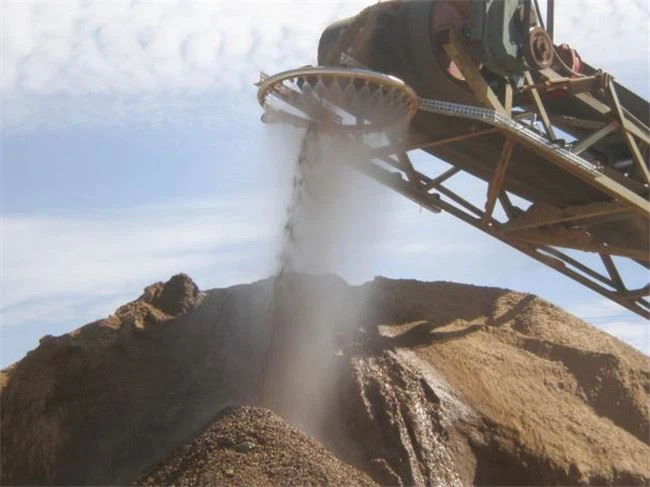

Control de polvo |  Refrigeración por rollo |
