La boquilla en espiral (SPJT) es un tipo de boquilla de cono completo o de cono hueco, el rango del ángulo de pulverización es de 60 ° -170 °. El rango de caudal de líquido es de 5.5-410 L / min. Esta boquilla compacta tiene un diseño de canales de flujo suave que pueden minimizar el bloque de líquido para hacer que el líquido alcance el flujo máximo en una tubería de tamaño dado. La boquilla en espiral se puede instalar o actualizar en la mayoría de los sistemas de tuberías. La boquilla disponible es de tipo roscado NPT o BSPT (macho). Por lo general, la boquilla de 1/4 '' - 2 '' puede usar por separado latón, fundición de acero inoxidable 316, teflón. Se pueden utilizar otros materiales si se aplican a campos especiales.
¿Cuáles son los diferentes tipos de boquillas en espiral?

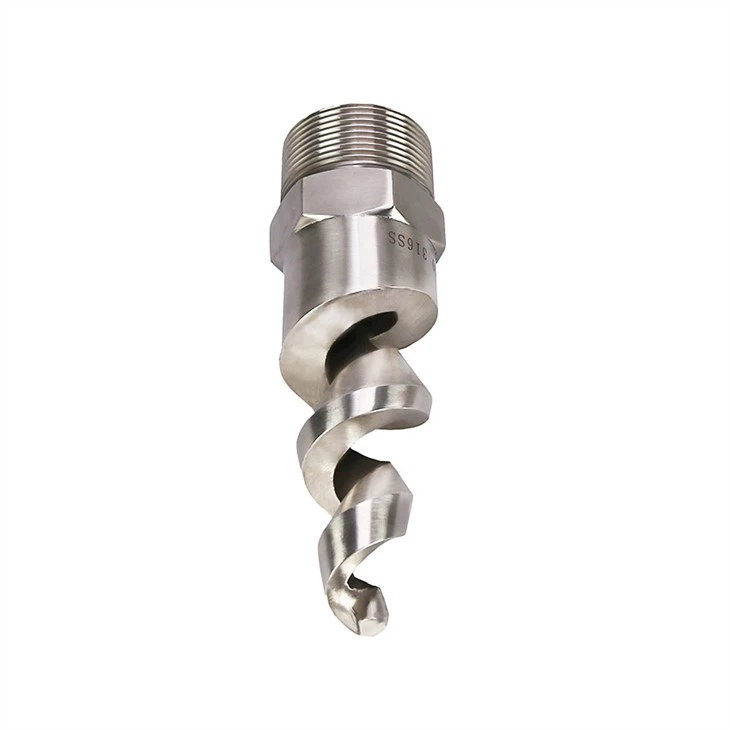

Boquillas de pulverización en espiral de acero inoxidable
Excelente resistencia a la corrosión.
Resistencia al fuego y al calor
Higiene: se puede utilizar en la industria alimentaria.
Aspecto brillante y atractivo.
Valor a largo plazo

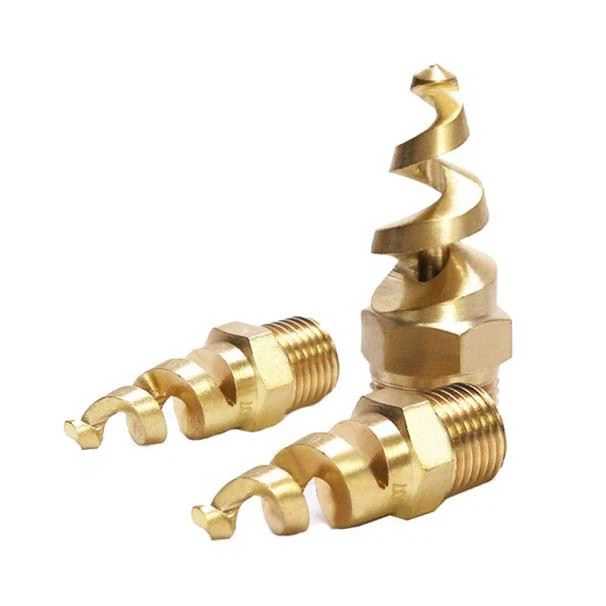

Boquillas de pulverización en espiral de latón tipo hélice
Muy maleable
Durabilidad
Tolerancia a altas temperaturas
Resistente a la corrosión

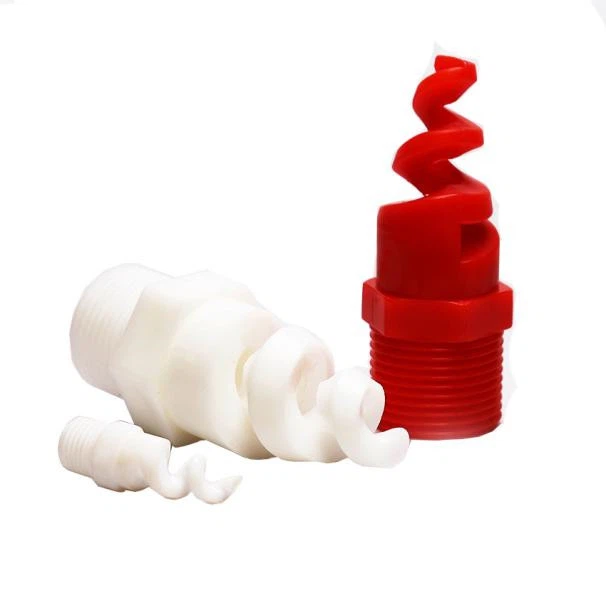

Boquillas de pulverización en espiral de plástico Pigtail PP PTFE
Buena resistencia al calor hasta 80-100 ℃
Resistencia a solventes químicos, ácidos y álcalis
Buena resistencia al agrietamiento por tensión
Gran resistencia a la fatiga por flexión

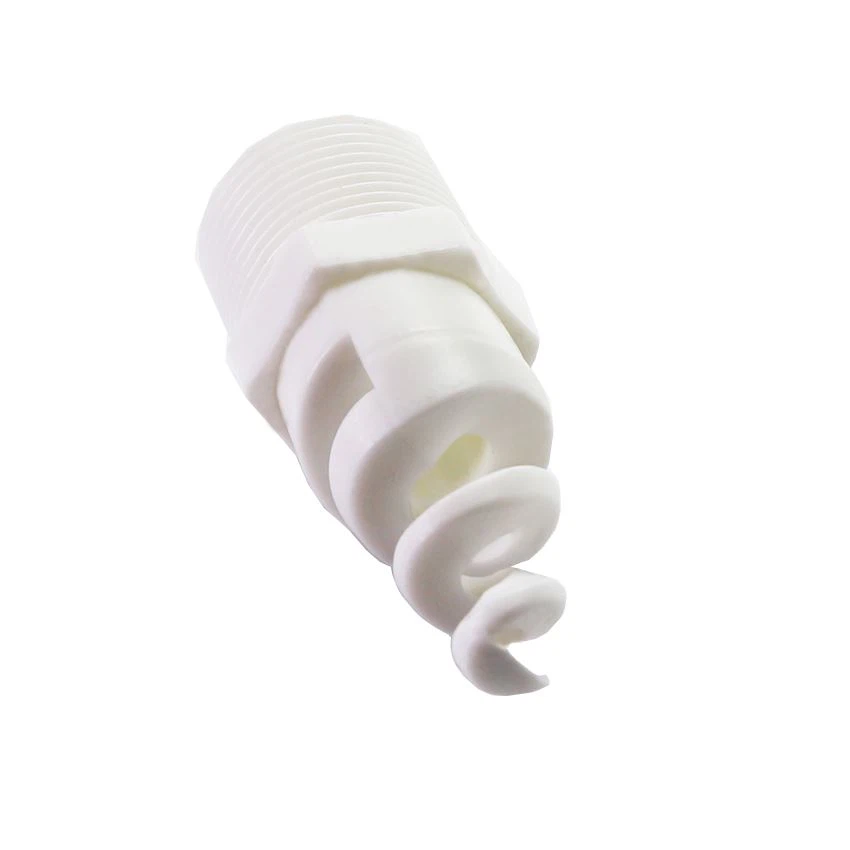

Sacacorchos Cerámica Espiral Spray Nozzless
Fuerte resistencia a temperaturas extremas desde -290 hasta 290 ℃
Conductividad térmica muy baja
Extremadamente resistente a disolventes químicos, ácidos y álcalis.
Descripción
Patrón de rociado | Cono hueco; Cono lleno |
Tamaño del hilo | 1/4’’; 3/8’’; 1/2’’; 3/4’’; 1’’; 1-1/2’’; 2’’; 3’’; 4’’ |
Material | Acero inoxidable (303,304,316); Latón; Plástico (PP, PVDF, PTFE); Cerámico |
Ángulo de pulverización | 60° ; 90° ; 120° ; 150° ; 170° |
Información sobre pedidos
SPJT | 1/4'' | – | SS | 90 | 30 |
↓ | ↓ | ↓ | ↓ | ↓ | |
Tipo de boquilla | HiloTamaño | Material | Ángulo de pulverización | Código de flujo |
Parámetro
Tamaño del hilo | Código de flujo | Orificio de pulverización | Orificio de paso libre | Tasa de flujo (l / min) | ||||
0,7 bar | 1,5 bares | 3bar | 7bar | 25bar | ||||
1/4'' | 07 | 2.4 | 2.4 | 2.6 | 3.9 | 5.5 | 8.4 | 16 |
13 | 3.2 | 3.2 | 4.9 | 7.3 | 10.3 | 15.7 | 30 | |
20 | 4.0 | 3.2 | 7.6 | 11.2 | 15.8 | 24 | 46 | |
3/8'' | 07 | 2.4 | 2.4 | 2.6 | 3.9 | 5.5 | 8.4 | 16 |
13 | 3.2 | 3.2 | 4.9 | 7.3 | 10.3 | 15.7 | 30 | |
20 | 4.0 | 3.2 | 7.6 | 11.2 | 15.8 | 24 | 46 | |
30 | 4.8 | 3.2 | 11.4 | 16.7 | 24 | 36 | 68 | |
40 | 5.6 | 3.2 | 15.1 | 22 | 32 | 48 | 91 | |
53 | 6.4 | 3.2 | 20 | 30 | 42 | 64 | 121 | |
82 | 7.9 | 3.2 | 31 | 46 | 65 | 99 | 187 | |
1/2'' | 120 | 9.5 | 4.8 | 45 | 67 | 95 | 145 | 270 |
164 | 11.1 | 4.8 | 62 | 92 | 129 | 198 | 370 | |
3/4'' | 210 | 12.7 | 4.8 | 80 | 117 | 166 | 255 | 480 |
1'' | 340 | 15.9 | 6.4 | 130 | 190 | 270 | 410 | 775 |
470 | 19.1 | 6.4 | 179 | 260 | 370 | 565 | 1070 | |
1-1 / 2'' | 640 | 22.2 | 7.9 | 245 | 355 | 505 | 770 | 1460 |
820 | 25.4 | 7.9 | 310 | 455 | 645 | 990 | 1870 | |
960 | 28.6 | 7.9 | 365 | 535 | 755 | 1160 | 2190 | |
2'' | 1400 | 34.9 | 11.1 | 535 | 780 | 1105 | 1690 | 3190 |
1780 | 38.1 | 11.1 | 680 | 995 | 1405 | 2150 | 4060 | |
3'' | 2560 | 44.5 | 14.3 | 980 | 1430 | 2020 | 3090 | 5830 |
3360 | 50.8 | 14.3 | 1280 | 1880 | 2650 | 4050 | 7660 | |
4'' | 5250 | 63.5 | 15.9 | 2000 | 2930 | 4140 | 6330 | 11960 |
Solicitud
1 Lavado de gases residuales
2Enfriamiento por gas y depuración de gases de escape: Azulejos esmaltados y tejas de colores, refrigeración por gas industrial
3 Proceso de lavado y aclarado
4 Prueba de fuego y extinción
5 Desulfuración
6 Procesamiento químico: esterilización, proceso de fabricación de producción farmacéutica
7 Desengrasado: proceso de fabricación de botellas y alimentos limpio, limpieza de botellas de oso, equipos industriales
8 Control de polvo: construcción de edificios, control de cenizas de carbón y arena, piedras trituradas, cenizas de escoria, barredora de basura
9 Refrigeración por agua: Refrigeración de metales primarios y otros materiales, refrigeración de cintas transportadoras, piezas metálicas, máquinas
¿Por qué elegir las boquillas de pulverización en espiral de Xinhou &?
Shanghai Xinhou Spray Purification Equipment Co., Ltd. se encuentra en Shanghai, China. Shanghai, como ciudad internacional, juega un papel muy importante en la ubicación geográfica del comercio internacional. Si estás interesado en visitarnos, te haremos sentir como en casa. Además de la excelente ubicación, Xinhou está muy orgulloso de la calidad de nuestros productos y de los servicios de la empresa &. En la industria de las boquillas, la calidad de nuestras boquillas es la más duradera y la mejor, nuestro personal de ventas, el personal técnico y el departamento de presupuestos le brindarán el servicio más eficiente, completo y eficiente.
Las boquillas en espiral producen un patrón de pulverización de cono lleno en espiral o de cono hueco, el patrón de cono lleno en espiral se desarrolla a partir de una serie de conos huecos concéntricos que se combinan para dar un efecto de cono completo. El líquido se atomiza en pequeñas gotas mediante una espiral descendente continua, por lo que entra y sale sin restricciones internas a través de la boquilla. El resultado es una velocidad de descarga más alta, por lo que se pueden usar presiones de bombeo bajas para producir la atomización requerida. Ofrecemos una amplia gama de caudales y presiones con ángulos de pulverización disponibles de 60 ° a 170 °. Todas las boquillas en espiral se benefician de un paso de flujo sin obstrucciones, lo que minimiza el potencial de obstrucción.
Nuestra calidad --- Consideramos la calidad como la sangre vital de la empresa. Realizamos cada paso estrictamente de acuerdo con la norma ISO9001: 2000, como comprar la materia prima, producir e inspeccionar productos. Tenemos prioridad en la calidad en esta industria dentro de China, y también en el costo efectivo. La palabra positiva de moutj de muchos de nuestros clientes es la mejor prueba para nosotros.
¿Quizás le gustaría aprender más sobre las boquillas en espiral?
¿Qué es la boquilla espiral?
La boquilla en espiral es una especie de boquilla de atomización con forma de cono sólido o con forma de cono hueco. Se aplica ampliamente en la desulfuración de neblina, eliminación de polvo, procesamiento de gases de escape, eliminación de aguas residuales, protección contra incendios, extinción de incendios, limpieza por pulverización y otros campos. Estas boquillas compactas tienen trayectorias de flujo suaves, que pueden minimizar el bloqueo de líquido, de modo que el líquido en la tubería de un tamaño determinado alcance el flujo máximo.
¿Cuál es la característica más singular de la boquilla en espiral?
La gran ventaja de la boquilla en espiral es que es resistente a las obstrucciones, lo que permite pulverizar una gama más amplia de fluidos. A medida que el fluido se descompone en el patrón de pulverización después de la salida del orificio, estas boquillas tienen un paso libre muy grande, lo que significa que los contaminantes arenosos se moverán fácilmente a través de la boquilla sin causar obstrucciones.
¿Cuáles son las ventajas de la boquilla espiral?
Las boquillas en espiral (también conocidas como boquillas de cola de cerdo) producen una cobertura de rociado más amplia que la mayoría de las otras variedades de boquillas de rociado de cono completo, incluso cuando se usan con presiones de agua bajas. Las gotas producidas también son generalmente más pequeñas que otras boquillas de cono completo, lo que significa que el ángulo de pulverización se puede mantener independientemente de la presión del agua, mientras que estas gotas más pequeñas también pueden alcanzar áreas que de otro modo serían inaccesibles.
