La boquilla del eductor está de acuerdo con el principio de chorro de Berboulli y está diseñada con parámetros de superficie geométricos razonables. Chorro de líquido procedente de la boquilla cónica a alta velocidad y provoca un área de baja presión alrededor de la abertura principal. Flujo de alta velocidad y pulverización de líquido del difusor de mezcla en 1: 4. Las boquillas eductoras pueden mejorar la calidad de procesamiento de la superficie de la pieza de trabajo. La boquilla mezcladora modelo M adopta material de alto rendimiento: fundición a presión de polipropileno de fibra de carbono y también acero inoxidable, con excelente resistencia química, la temperatura máxima de rendimiento es de 120 ℃.

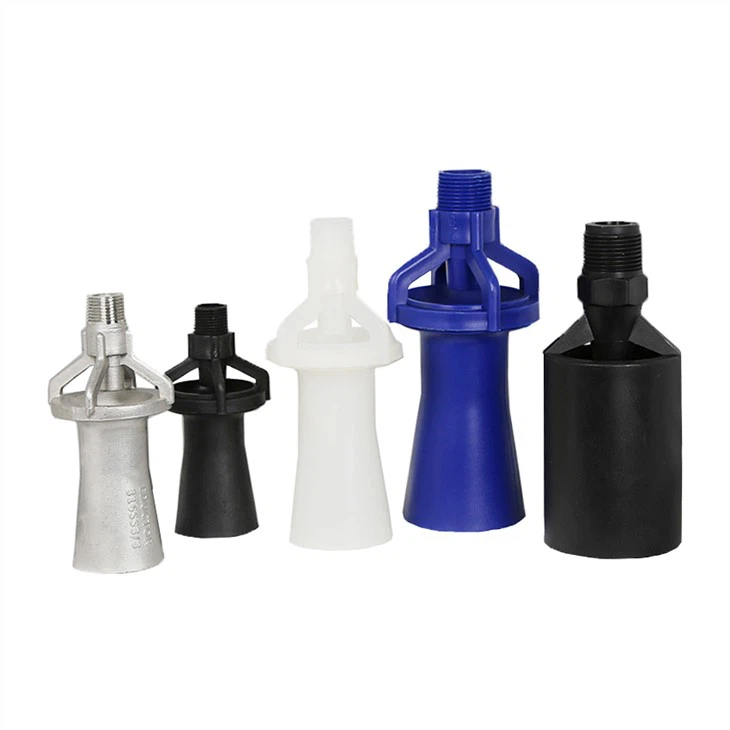

¿Cuáles son los diferentes tipos de boquillas Eductor?
Boquillas eductoras de mezcla de tanque agitador de plástico
Las boquillas de tanque de plástico están disponibles en PP y PVDF. Una de las principales ventajas del polipropileno es su mayor resistencia a la temperatura. PVDF es resistente a la mayoría de ácidos y bases. Son resistentes a las bajas temperaturas y estables a los rayos ultravioleta y a las condiciones climáticas extremas. PVDF es autoextinguible y no tóxico.
Boquillas eductoras de mezcla de tanque Venturi de acero inoxidable
Los eductores de mezcla de tanques se utilizan para agitar líquidos, disolver sólidos en polvo en líquidos y mezclar dos o más líquidos íntimamente dentro de un tanque u otro recipiente sin el uso de deflectores o piezas móviles dentro del tanque. Los eductores de mezcla de tanque son operados por un flujo de líquido a presión a través de la boquilla.
Descripción
Tamaño del hilo | 1/4’’; 3/8’’; 1/2’’; 3/4’’; 1’’; 1-1/2’’ |
Material | Acero inoxidable (304,316); Plástico (PP, PVDF, PTFE) |
Características
● Proporciona circulación y agitación en tanques de revestimiento y enjuague de líquidos
● Permite que las bombas más pequeñas circulen un gran volumen de líquido.
● La gran abertura de flujo minimiza las obstrucciones y las obstrucciones.
● Fabricado en polipropileno o fundición a presión, acero inoxidable 304 o 316 para una excelente resistencia química a la corrosión y durabilidad.
● Disponible en 1/4'', 3/8'', 1/2'', 3/4'', 1'' y 1 1/2'' Conexiones de entrada BSP.
Parámetro
Aprox. tasa de flujo | N º de Modelo. | Tamaño de rosca de entrada (BSP) | Orificio Dia. | Dimensión | Presión del líquido de entrada | |||||||||
D | d | L | 0.5 | 1 | 1.5 | 2 | 2.5 | 3 | 3.5 | 4 | ||||
(mm) | (mm) | (mm) | (mm) | bar | bar | bar | bar | bar | bar | bar | bar | |||
Tasa de flujo de entrada'' A'' (l / min) | E - 1/4-1 | 1/4'' | 3 | 48 | 33 | 95 | 7.2 | 10.6 | 13 | 16 | 17 | 20 | 24 | 26 |
E- 1/4-2 | 5 | 32 | 22.5 | 69 | 11.3 | 16 | 19.5 | 23 | 25 | 28 | 30 | 32 | ||
E -3/8 | 3/8' | 8 | 52 | 38 | 103 | 29 | 42 | 51 | 59 | 65 | 70 | 77 | 82 | |
E- 1/2 | 1/2'' | 9 | 66.5 | 48 | 146 | 36 | 53 | 62 | 72 | 83 | 88 | 97 | 103 | |
E - 3/4 | 3/4'' | 10 | 75 | 56.5 | 161 | 43 | 64 | 74 | 85 | 97 | 106 | 116 | 124 | |
E - 1 | 1'' | 12 | 102 | 71 | 215 | 54 | 96 | 100 | 107 | 122 | 134 | 146 | 156 | |
E - 1 1/2 | 1 1/2'' | 14 | 112 | 75.5 | 252 | 106 | 151 | 184 | 215 | 243 | 259 | 288 | 308 | |
Entraine Liquid'' B'' (l / min) | E - 1/4-1 | 1/4'' | 3 | 26 | 36 | 45 | 52 | 58 | 63 | 68 | 73 | |||
E- 1/4-2 | 5 | 42 | 59 | 72 | 84 | 93 | 102 | 110 | 118 | |||||
E -3/8 | 3/8' | 8 | 116 | 168 | 204 | 236 | 260 | 280 | 308 | 328 | ||||
E- 1/2 | 1/2'' | 9 | 131 | 212 | 251 | 288 | 324 | 352 | 386 | 421 | ||||
E - 3/4 | 3/4'' | 10 | 172 | 256 | 298 | 340 | 388 | 424 | 464 | 496 | ||||
E - 1 | 1'' | 12 | 217 | 384 | 390 | 428 | 489 | 534 | 585 | 625 | ||||
E - 1 1/2 | 1 1/2'' | 14 | 424 | 604 | 736 | 860 | 972 | 1036 | 1152 | 1232 | ||||
CirculationRate'' A'' +'' B'' (l / min) | E - 1/4-1 | 1/4'' | 3 | 33.2 | 46.6 | 58 | 68 | 75 | 83 | 92 | 99 | |||
E- 1/4-2 | 5 | 53.3 | 75 | 91.5 | 107 | 118 | 130 | 140 | 150 | |||||
E -3/8 | 3/8' | 8 | 145 | 210 | 255 | 295 | 325 | 350 | 385 | 410 | ||||
E- 1/2 | 1/2'' | 9 | 180 | 265 | 313 | 360 | 405 | 440 | 482 | 515 | ||||
E - 3/4 | 3/4'' | 10 | 215 | 320 | 370 | 425 | 485 | 530 | 580 | 620 | ||||
E - 1 | 1'' | 12 | 342 | 480 | 490 | 536 | 611 | 668 | 731 | 781 | ||||
E - 1 1/2 | 1 1/2'' | 14 | 530 | 755 | 920 | 1075 | 1215 | 1295 | 1440 | 1540 | ||||
Solicitud
1 tanque de electroforesis de agitación de líquido
2 tanques de almacenamiento de agua de protección contra incendios
3 Agitación general de partículas
4 Inyección y mezcla de material
5 Rompiendo una capa de grasa
6 Plantas de tratamiento de aguas residuales
7 Tanques de almacenamiento de petróleo y gas
8 Tanques y depósitos de agua potable
9 Barrer lodo& sedimentos del fondo de los tanques
10 torres de refrigeración y fuentes decorativas
11 Mezcla de aceites en tanques
Eductor de mezcla de 12 tanques en aplicación de mezcla por lotes
13 Mantener los sólidos en suspensión
¿Por qué elegir las boquillas eductor venturi de Xinhou &?
Como empresa moderna, Shanghai Xinhou Spray Purification Equipment Co., Ltd no solo presta atención a la calidad de los productos, sino que también presta más atención al servicio brindado a los clientes. Como fabricante senior que se ha establecido durante casi 20 años, todos nuestros clientes confían en nosotros con nuestra tecnología especializada y garantía de productos de alta calidad. Puede obtener una respuesta inmediata, un presupuesto detallado, un seguimiento integral del proyecto y el asesoramiento más profesional en la empresa xinhou.
La mezcla del tanque es necesaria para mantener los contenidos y las soluciones completamente mezclados, las reacciones químicas / biológicas adecuadas, la homogeneización de los productos, la prevención de la acumulación de sedimentos, el drenaje / bombeo adecuado, la prevención de la estratificación térmica y la prevención del crecimiento bacteriano. costo de capital y requisitos de mantenimiento de cualquier sistema mediante el uso de una bomba y boquillas de aspersión sumergidas, en lugar de componentes mecánicos convencionales, para mezclar líquidos o sólidos inmiscibles que deben mantenerse suspendidos.
Nuestro compromiso: insistimos en productos de calidad. Siempre ponemos la calidad en primer lugar. Nunca buscaremos material barato por un precio más barato. La calidad es nuestra garantía de supervivencia; Insistimos en intentar mejorar la calidad al mismo nivel de precio; Insistimos en ofrecer el precio más razonable al mismo nivel de calidad.
¿Quizás le gustaría aprender más sobre las boquillas eductor?
¿Qué es una boquilla eductora de mezcla en tanque?
Las boquillas eductoras funcionan según el principio venturi. Son bombas de fluidos sin partes móviles. Las boquillas eductoras se colocan debajo de la superficie del fluido en un tanque para mantenerlo en movimiento. El líquido en el tanque se hace circular a través de los eductores de modo que" gire" durante un período de tiempo para garantizar que no se produzca sedimentación o separación de líquidos.
La gama Xinhou de boquillas mezcladoras eductoras, diseñadas expresamente para aplicaciones de tratamiento de agua y adecuadas para muchas otras aplicaciones donde se requiere la mezcla y el movimiento de fluidos de alta viscosidad, con la ayuda del principio venturi, para obtener la circulación de grandes volúmenes de líquido. diferentes razones para usar una boquilla eductora, incluida la mezcla de productos químicos, la suspensión de sólidos, el ajuste del pH y el barrido de residuos o lodos hacia la entrada del filtro.
Las boquillas del Eductor de mezcla en tanque pueden aumentar o reemplazar los agitadores mecánicos. Se pueden utilizar para introducir y mezclar un fluido nuevo con un fluido existente. Como otros eductores, son económicos y requieren poco mantenimiento en comparación con el equipo que pueden reemplazar. Esto es particularmente notable en aplicaciones que requieren materiales especiales resistentes a la corrosión.
¿Cómo funciona una boquilla eductora?
Las boquillas eductoras proporcionan una mezcla de fluidos homogénea sin el uso de agitación de aire de las soluciones. A medida que el líquido sale de la boquilla a alta velocidad, extrae la solución circundante a través de la boquilla' s" flujo directo" cámara que' s diseñada para eliminar la acumulación de material interno. El flujo de líquido adicional se mezcla con las soluciones bombeadas.
¿Cómo determinar la ubicación de la boquilla del eductor venturi?
Idealmente, los cortadores deben colocarse de manera que estas columnas golpeen la pared opuesta del tanque y se disipen más a medida que lo hacen. Se producirá poca mezcla debajo de los eductores, por lo que deben colocarse en la parte baja del tanque y en ángulo hacia arriba. Pero si no se tolera la sedimentación, entonces se puede inclinar un conjunto de eductores hacia abajo para barrer a lo largo del piso del tanque.
¿Cuáles son las características de la boquilla del eductor de mezcla en tanque?
Las boquillas de agitación de mezcla de tanque eductor están diseñadas para convertir la alta velocidad del fluido de entrada en recirculación de baja presión para una mezcla y agitación efectivas. La cantidad de líquido que sale de la boquilla es de tres a cinco veces la cantidad de líquido bombeado. Nuestras boquillas requieren un mantenimiento mínimo y son inherentemente resistentes a las obstrucciones para una mezcla inmediata y continua a temperaturas de hasta 95 ° C.
