Características
• Las boquillas de pulverización de cono hueco TX Teejet pulverizan una pulverización fina con un círculo hueco

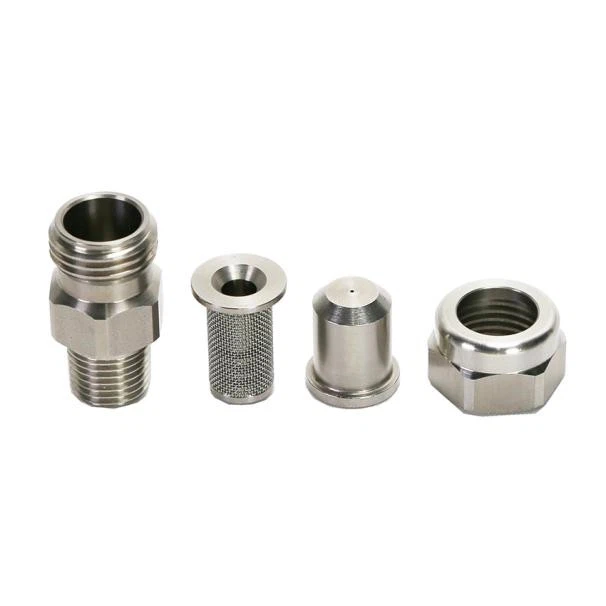

• Las boquillas de pulverización de cono hueco TX Teejet se combinan por cuerpo, boquilla, filtro y retenedor. Las puntas se pueden pedir por separado
• Los ángulos de pulverización incluyen ángulo estándar y gran angular
• Conexiones: 1/4 ”a 3/8” (macho y hembra NPT y BSPT)
• Rango de presión de funcionamiento: hasta 400 psi (25 bar)
TX
Punta de cono hueco con ángulo de pulverización estándar
La boquilla de la serie TX puede dar un rociado de niebla fina con una distribución uniforme a baja presión
T-W
Punta de cono hueco con amplio ángulo de pulverización
La boquilla de la serie TW tiene las mismas características que la TX, pero puede rociar en un ángulo más amplio

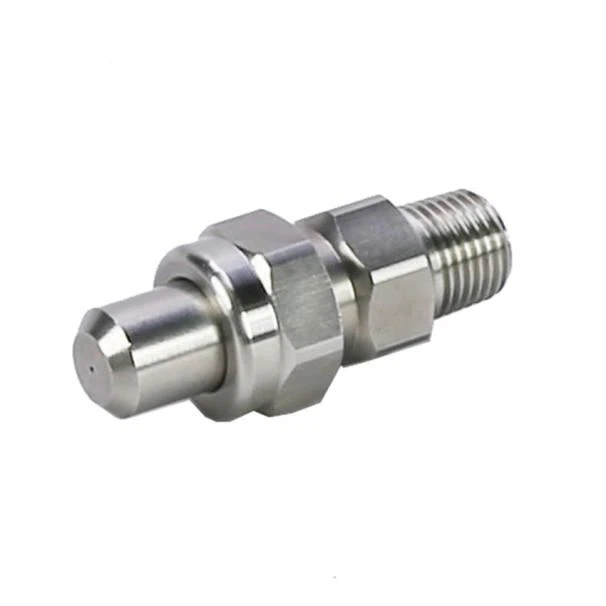

 Boquillas de pulverización de cono hueco TX Teejet |  Boquillas de pulverización de cono hueco TW Teejet |
Aplicacion General
1) Refrigeración
2) Supresión de polvo
3) tratamiento químico
4) Lavado o limpieza
Ángulo estrecho
 |  |
Sin estilo. | Orificio Dia. | Filtro de malla | Tasa de flujo (l / hora) | Ángulo de pulverización | |||||||||
2 bares | 3 bares | 4 bares | 5 bares | 6 bares | 7 bares | 10 bares | 15 bares | 25 bares | 1,5 bares | 3 bares | |||
TX0.60 | 0.36 | 200 | - | - | - | 2.9 | 3.1 | 3.3 | 3.9 | 4.6 | 5.7 | - | - |
TX1 | 0.51 | 100 | - | 3.9 | 4.4 | 4.8 | 5.2 | 5.6 | 6.4 | 7.6 | 9.4 | - | 54° |
TX1.25 | 0.56 | 100 | - | 4.9 | 5.4 | 6.1 | 6.5 | 7.0 | 8.1 | 9.5 | 11.8 | - | 59° |
TX1.5 | 0.61 | 100 | - | 5.9 | 6.6 | 7.3 | 7.8 | 8.3 | 9.7 | 11.4 | 14.0 | - | 63° |
TX2 | 0.71 | 100 | 6.6 | 7.9 | 8.9 | 9.8 | 10.6 | 11.4 | 13.3 | 15.8 | 19.8 | 40° | 68° |
TX2.5 | 0.79 | 100 | 8.2 | 9.8 | 11.1 | 12.3 | 13.3 | 14.2 | 16.6 | 19.8 | 24.7 | 48° | 70° |
TX3 | 0.86 | 100 | 9.9 | 11.8 | 13.3 | 14.7 | 15.9 | 17.0 | 19.9 | 23.8 | 29.7 | 57° | 72° |
TX4 | 1.0 | 50 | 13.1 | 15.7 | 17.9 | 19.9 | 21.6 | 23.1 | 27.2 | 32.8 | 41.4 | 61° | 73° |
TX5 | 1.1 | 50 | 16.3 | 19.7 | 22.4 | 24.8 | 27 | 28.9 | 34.0 | 41.0 | 51.7 | 63° | 73° |
TX6 | 1.2 | 50 | 19.6 | 23.6 | 26.9 | 29.8 | 32.4 | 34.7 | 40.8 | 49.0 | 62.0 | 65° | 74° |
TX8 | 1.4 | 50 | 26.0 | 31.5 | 36.2 | 40.2 | 43.1 | 47.2 | 56.0 | 68.0 | 86.8 | 66° | 74° |
TX10 | 1.5 | 50 | 32.4 | 39.4 | 45.2 | 50.3 | 53.9 | 59.1 | 70.0 | 85.0 | 108.5 | 68° | 75° |
TX12 | 1.7 | 50 | 38.9 | 47.3 | 54.2 | 60.3 | 64.7 | 70.9 | 84.0 | 102.0 | 130.2 | 69° | 76° |
TX14 | 1.8 | 50 | 45.2 | 55.2 | 63.7 | 71.2 | 77.9 | 84.1 | 100.2 | 122.7 | 158.0 | 70° | 76° |
TX18 | 2.0 | 50 | 58.1 | 71.0 | 81.9 | 91.5 | 100 | 108.1 | 129.0 | 157.8 | 203.2 | 71° | 77° |
TX22 | 2.2 | 50 | 71.0 | 86.8 | 100.1 | 111.8 | 122.4 | 132.1 | 157.7 | 192.8 | 248.4 | 71° | 78° |
TX26 | 2.4 | 50 | 83.9 | 102.6 | 118.3 | 132.1 | 144.6 | 156.0 | 186.4 | 227.9 | 293.6 | 72° | 78° |
Gran angular
 |  |
Sin estilo. | Orificio Dia. | Filtro de malla | Tasa de flujo (l / hora) | Ángulo de pulverización | |||||||||
1 barra | 1,5 bares | 2 bares | 3 bares | 4 bares | 5 bares | 6 bares | 7 bares | 1,5 bares | 3 bares | 6 bares | |||
T2W | 0.79 | 100 | - | - | 6.4 | 7.9 | 9.1 | 10.2 | 11.2 | 12.1 | 130° | 140° | 136° |
T3W | 0.99 | 100 | - | 8.4 | 9.7 | 11.8 | 13.7 | 15.3 | 16.7 | 18.1 | 138° | 140° | 137° |
T4W | 1.1 | 50 | - | 11.2 | 12.9 | 15.8 | 18.2 | 20.4 | 22.3 | 24.0 | 140° | 140° | 138° |
T5W | 1.3 | 50 | 11.4 | 14.0 | 16.1 | 19.7 | 22.8 | 25.4 | 27.9 | 30.1 | 140° | 140° | 138° |
T6W | 1.4 | 50 | 13.7 | 16.7 | 19.3 | 23.7 | 27.3 | 30.6 | 33.6 | 36.2 | 140° | 140° | 138° |
T8W | 1.6 | 50 | 18.2 | 22.3 | 25.8 | 31.6 | 36.5 | 40.8 | 44.6 | 48.2 | 140° | 140° | 136° |
T10W | 1.8 | 50 | 22.8 | 27.9 | 32.2 | 39.5 | 45.6 | 51.0 | 55.8 | 60.3 | 140° | 140° | 136° |
T12W | 2.0 | 50 | 27.3 | 33.5 | 38.6 | 47.4 | 54.7 | 61.0 | 67.0 | 72.3 | 140° | 140° | 136° |
Descripción
| Modelo | TX ； TW |
Conexión de entrada | 1/4 ''; 3/8'' |
Patrón de rociado | Cono hueco |
Ángulo de pulverización | 140°/138°/137°/136°/130°/78°/77°/76°/75°/74°/73° /72°/71°/70°/69°/68°/66°/65°/63°/61°/59° /57°/54/48°/40° |
Solicitud | Refrigeración por gas; Desempolvar; Tratamiento químico; Limpieza |
Información sobre pedidos
TX | 1/4’’ | SS | 1.25 |
↓ | ↓ | ↓ | ↓ |
Tipo de boquilla | Tamaño de la rosca | Material | Código de flujo |
