Entre los numerosos componentes de aspersión industrial, las boquillas en espiral de acero inoxidable se destacan como uno de los componentes principales de los sistemas de aspersión modernos, gracias a su estructura mecánica de fluidos única, material de alta-resistencia y resistencia a la corrosión. No solo se utilizan en aplicaciones comunes como sistemas de refrigeración, desulfuración y eliminación de polvo, humidificación y limpieza de gases, sino que también realizan tareas precisas de pulverización y control de flujo en la fabricación de obleas semiconductoras y equipos avanzados de proceso húmedo.
El concepto de diseño deboquillas en espiralsurge de la optimización de la "distribución de energía líquida". Al utilizar superficies curvas geométricas, permiten que el fluido gire y acelere naturalmente, formando una zona de atomización cónica estable, fina y sin espacios-cuando se pulveriza. Esta estructura altamente eficiente los convierte en uno de los componentes de pulverización más confiables en varios sistemas de operación continua.
Diseño estructural y principio de funcionamiento.

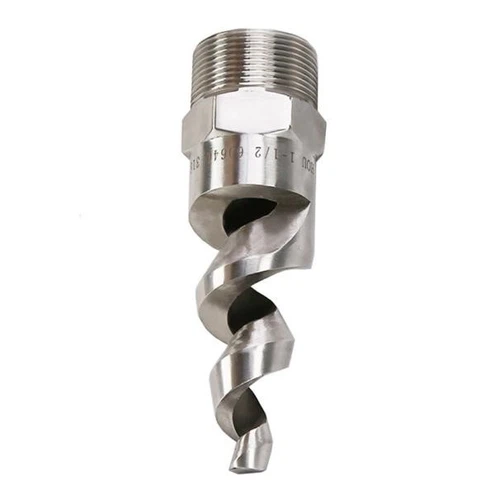

El diseño de laBoquillas pulverizadoras en espiral de acero inoxidable.se basa en el principio de trayectoria en espiral de superficie libre-. Después de ingresar a la entrada de la boquilla, el líquido se refracta y acelera continuamente a lo largo de la superficie curva en espiral. Al salir de la salida, la corriente de líquido se descompone instantáneamente en películas líquidas multi-capas, formando finalmente una zona de pulverización cónica atomizada fina.
Esta estructura de canal, que no tiene cuchillas ni obstrucciones en la cavidad interna, permite una transmisión de energía del fluido casi sin pérdidas. Permite una pulverización de alto caudal al tiempo que reduce significativamente el riesgo de obstrucción.
Los parámetros geométricos de su estructura en espiral interna (como el ángulo de guía, el paso y el diámetro de salida) determinan directamente el ángulo de pulverización y la distribución del tamaño de las gotas. Por ejemplo:
- En escenarios de alta-presión y bajo-flujo, la boquilla puede producir finas gotas de niebla que varían de 20 a 60 micrómetros;
- En condiciones de baja-presión y alto-flujo, puede lograr una cobertura cónica de gran-ángulo (hasta 170 grados);
- El efecto de acoplamiento de la fuerza de corte y la fuerza centrífuga del líquido en la salida es clave para formar una atomización estable.
Estabilidad industrial del acero inoxidable.
la materia deBoquillas espirales de acero inoxidableGeneralmente es acero inoxidable SUS304, SUS316 o 316L, con las siguientes características:
- Fuerte resistencia a la corrosión:Puede resistir la erosión causada por soluciones ácidas y alcalinas, niebla salina, gases químicos y medios que contienen iones de cloruro.
- Excelente rendimiento a altas-temperaturas:Mantiene la estabilidad estructural en entornos de alta-temperatura superior a 450 grados, lo que lo hace adecuado para torres de desulfuración, sistemas de enfriamiento de gases de combustión y sistemas de pulverización de vapor.
- Alta resistencia mecánica:Incluso bajo pulverización a alta-presión (superior a 10 bar), puede mantener la estabilidad del ángulo de pulverización y el caudal.
- Precisamente mecanizable:El material de acero inoxidable facilita el corte de precisión CNC y la formación de corte de alambre, lo que garantiza una tolerancia dimensional de los orificios de pulverización dentro de ±0,02 mm y mejora la consistencia de la pulverización.
Algunas versiones-de gama alta se someten a pulido electrolítico para reducir la rugosidad de la superficie y mejorar la capacidad antiincrustación-; o tratamiento de pasivación para fortalecer la estabilidad de la película de óxido de la superficie, lo que permite su aplicación en entornos de procesos químicos, marinos y de semiconductores.
Funciones de rendimiento: atomización de alta-eficiencia y confiabilidad-duradera
La atomización es fina y uniforme. La estructura única de guía de fluidos genera aerosoles estables de cono hueco o cono sólido con distribución uniforme de gotas, evitando la sobresaturación local. Tiene una fuerte capacidad anti-obstrucción. La ausencia de paletas y estructuras de válvulas de aguja garantiza un flujo de líquido suave, lo que lo hace menos propenso a obstruirse incluso con líquidos que contienen partículas en suspensión, lo que reduce los costos de mantenimiento. El ángulo de pulverización y el caudal son personalizables. De acuerdo con los diferentes requisitos industriales, se pueden diseñar ángulos de pulverización de 60 a 170 grados y rangos de caudal de 1 a 200 l/min, satisfaciendo diversas condiciones operativas, desde enfriamiento hasta humidificación. Ahorro de energía y optimización de la eficiencia: debido a la baja resistencia al flujo de fluido, se puede reducir el consumo de energía del sistema, se puede mejorar la tasa de utilización del líquido y se pueden ahorrar costos operativos en el funcionamiento a largo plazo.
Aplicaciones típicas de las boquillas espirales de acero inoxidable
Sistema de desulfuración y eliminación de polvo de gases de combustión
En las centrales eléctricas-que funcionan con carbón y en los equipos de tratamiento de gases de escape químicos, se utilizan boquillas en espiral de acero inoxidable para rociar lechada de cal o solución absorbente, promoviendo la reacción entre SO₂ y Ca(OH)₂. La atomización uniforme puede mejorar significativamente la eficiencia de la desulfuración y reducir las incrustaciones y el desperdicio de gotas de líquido.
Procesos químicos y de limpieza
En las líneas de lavado con ácido y líneas de limpieza por aspersión, las boquillas en espiral garantizan un contacto total entre la solución de reacción y la superficie de la pieza de trabajo, lo que mejora la eficacia de la limpieza. Son especialmente adecuados para el pretratamiento de superficies, el desengrasado y la pulverización por reacción química.
Sistemas de humidificación y enfriamiento por aspersión
En fábricas de acero, vidrio, papel y procesamiento de alimentos, se utilizan para enfriar aire caliente, controlar la humedad, eliminar polvo y purificar gases. Su fino efecto de atomización evita el escurrimiento de gotas de líquido y problemas de manchas húmedas.
Campos de semiconductores y fabricación avanzada
En la fabricación de semiconductores, las boquillas en espiral de acero inoxidable se utilizan principalmente en procesos de limpieza de obleas, grabado en húmedo, pulido CMP y pulverización de revestimiento. Pueden atomizar uniformemente líquidos químicos para garantizar que la superficie de la oblea esté limpia y libre de residuos.
Conclusión
Las boquillas en espiral de acero inoxidable integran optimización estructural, diseño de mecánica de fluidos y estabilidad del material, y sirven como componentes clave en sistemas de pulverización industriales para lograr eficiencia energética, pulverización precisa y funcionamiento a largo plazo-. Ya sea en los campos de desulfuración y eliminación de polvo de la industria pesada o en los procesos ultra-limpios de fabricación de semiconductores, proporcionan un rendimiento de pulverización confiable y una excelente durabilidad para garantizar la estabilidad de la producción empresarial.
