boquillas de pulverización de abanico plano
La boquilla de abanico plano es una boquilla con forma de abanico que rocía en varios ángulos. La forma de rociado en abanico con bordes bien definidos y planos guía finamente mecanizados proporcionan una forma de rociado uniforme y de alto impacto.
El paso de pulverización de la boquilla de pulverización en abanico plano es grande y suave, lo que reduce el fenómeno de obstrucción. La boquilla rociadora de abanico plano es fácil de instalar y reemplazar y puede equiparse con un filtro, fácil de limpiar. Boquillas de abanico plano Se pueden instalar o reemplazar en la mayoría de los sistemas de tuberías. La boquilla de aspersión plana está disponible con rosca NPT o BSPT (macho). Normalmente, la rosca de 1/4" - 2" se puede fabricar en Cu, acero inoxidable (SS304, 303, 316, 316L), latón, plástico (PP, PVDF, PTFE), cerámica, carburo de tungsteno, etc.
Diferentes tipos de boquillas de abanico plano

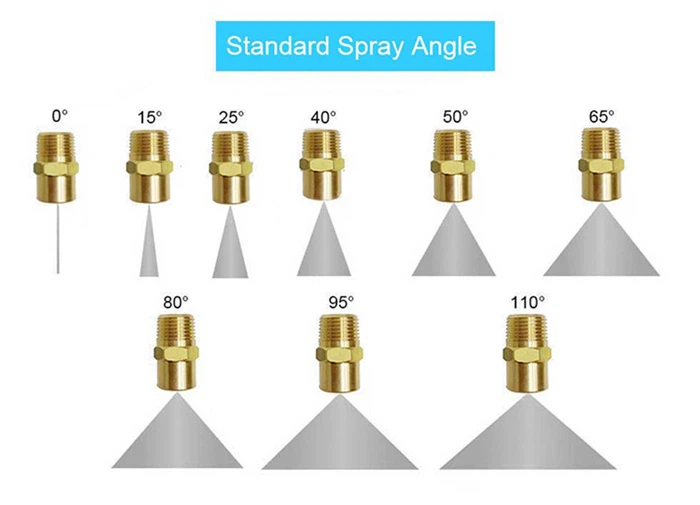

Boquilla de abanico plano de ángulo estándar
La boquilla de abanico plano de ángulo estándar HU/U produce un caudal de pequeño a mediano con distribución uniforme en un ángulo de pulverización de 0 grados a 110 grados. Produce mayor impacto en el medio y menor impacto en ambos lados. Es necesaria una superposición del 25 al 30 por ciento para una distribución uniforme del área de cobertura de pulverización.
Boquilla de abanico plano de caudal pequeño
HVV Flujo pequeño con tamaño de rosca de 1/8'' a 1/4'' y ángulo de pulverización de 0 grados a 110 grados. El orificio mínimo puede ser de 0,38 mm con un excelente efecto de pulverización para altas exigencias de precisión.
Boquilla de abanico plano con filtro
Boquilla de caudal pequeño HVVL equipada con un filtro para reducir la obstrucción. El ángulo de pulverización es de {{0}} grados a 110 grados. El orificio mínimo puede ser de 0,38 mm con un excelente efecto de pulverización para altas exigencias de precisión.
Boquillas de chorro de inundación de gran angular
La boquilla en abanico plano de chorro de inundación tipo K produce una fuerza de impacto medio de rociado en abanico plano con gran ángulo de 120 grados a 145 grados. Esta boquilla de gran angular también es adecuada para chorros de aire y vapor.
Boquilla de ventilador de ángulo estrecho
Esta boquilla en abanico Vee de ángulo estrecho tipo V tiene forma de abanico de alto impacto con borde claro y distribución uniforme. El diseño del ángulo de deflexión mejora su resistencia al impacto. Ángulos de pulverización de 15 grados, 25 grados, 35 grados, 40 grados, 50 grados
Boquilla de abanico plano de alta presión
Las boquillas de abanico plano de la serie MEG producen chorros de alto impacto con ángulos de 0 grados a 65 grados. El material es acero endurecido que es 3-4 veces más resistente al desgaste que el acero inoxidable. La paleta guía interna en forma de "8" puede estabilizar el flujo de líquido, mejorando la fuerza de golpe y reduciendo el desgaste de la boquilla.
Boquillas de abanico plano de tamaño compacto
Las boquillas de aspersión de abanico plano pequeño NFS Stubby tienen un diseño de tamaño compacto de 1/8'' y 1/4'', adecuadas para condiciones de instalación estrechas
Boquilla de ventilador insertada de cerámica
La boquilla en abanico plano con punta de cerámica insertada tiene características sobresalientes de resistencia química y resistencia al desgaste. El tamaño de la rosca es de 1/8'' a 1/4''. Ángulo de pulverización de 65 grados, 80 grados y 95 grados disponibles.
Boquillas para cortina de agua
Las boquillas rociadoras de cortina de agua de ventilador plano pueden formar rápidamente una cortina de agua para usarse como protección o a prueba de fuego. Suele estar hecho de latón chapado o acero inoxidable. El tamaño de la rosca es de 1/2'' a 1''
Punta de abanico plano con chorro en T
La punta de ventilador plano Teejet puede ahorrar costos de reemplazo. Los cuerpos se pueden reutilizar, solo se reemplazan las puntas de pulverización. Su diseño permite cambiar fácilmente las puntas en su lugar, quitando las puntas desenroscando la tapa de retención.
Boquilla de ventilador de cuatro piezas
La boquilla rociadora de abanico plano Unijet de cuatro piezas está compuesta por una punta, tapa, filtro y cuerpo de TPU. Puede ahorrar costos simplemente cambiando la punta de pulverización de TPU y manteniendo las otras piezas sin cambios.
Boquillas de abanico plano de conexión rápida
La boquilla en forma de abanico de conexión rápida permite una instalación y desmontaje rápido y fácil de la punta en abanico plana, simplemente gire la boquilla 90 con la mano, luego la punta de la boquilla se puede quitar fácilmente del cuerpo.
Boquilla en abanico gran angular de cuatro piezas
La boquilla en abanico plano gran angular Unijet de cuatro piezas produce una fuerza de impacto medio de rociado en abanico plano con gran ángulo de 120 grados a 145 grados. Está compuesta por punta, tapa, filtro y cuerpo de TPU. Puede ahorrar costos simplemente cambiando la punta de pulverización de TPU y manteniendo las otras piezas sin cambios.
Boquilla de cola de milano de abanico plano
La punta de pulverización de la boquilla de cola de milano de abanico plano se puede colocar con una ranura de cola de milano. Hay un ángulo de desviación fijo entre la ranura de cola de milano y la boquilla para facilitar la colocación de la boquilla y formar una superficie de pulverización uniforme. Los tamaños de rosca varían de 3/8" a 1-1/4", ángulo de pulverización de 20 grados a 120 grados
Boquilla de ventilador gran angular de conexión rápida
La boquilla en abanico de gran angular de conexión rápida produce una fuerza de impacto medio de rociado en abanico plano con gran ángulo de 120 grados a 145 grados. Permite una instalación y desmontaje rápidos y fáciles de la punta de abanico plano, simplemente gire la boquilla 90 con la mano, luego la punta de la boquilla se puede quitar fácilmente del cuerpo.
Boquilla de bola ajustable de ventilador plano
La punta de la boquilla de bola ajustable permite un ajuste de dirección universal. El ángulo ajustable oscila entre 0 grados y 45 grados. La combinación perfecta entre la bola ajustable y el cuerpo con tapa garantiza un sellado completo sin fugas. El tamaño de la rosca del cuerpo de la boquilla es 1/4'', 3/8'' y 1/2''. El material plástico (PP, PTFE, PVDF) tiene buena resistencia química, al calor y al desgaste.
Boquilla de ojal con clip de abanico plano
La boquilla con ojal con clip utiliza una abrazadera disponible de 3/4'' a 2'' para conectarse con la tubería, lo que permite una instalación y desmontaje rápidos y fáciles. La punta de bola ajustable permite un ajuste de dirección universal. El ángulo ajustable varía de 0 grados a 45 grados. La combinación perfecta entre la bola ajustable y el cuerpo con tapa garantiza un sellado completo sin fugas. El material plástico (PP, PTFE, PVDF) tiene buena calidad química, calor y desgaste.
resistencia
Boquilla de plástico de abanico plano
La boquilla de plástico de abanico plano produce un caudal de pequeño a mediano con distribución uniforme en un ángulo de pulverización de 65 grados a 80 grados, 95 grados, 110 grados en tamaños de rosca de 1/8'',1/4'',3/8''.
El material plástico (PP, PVDF) tiene buena resistencia química, al calor y al desgaste.
Características y ventajas de las boquillas de abanico plano
1. Gotas pequeñas a medianas
2. Amplia variedad de ángulos de pulverización, caudales y materiales
3. Particularmente a prueba de obstrucciones y produce un patrón de abanico plano claramente delimitado
4. Alto impacto en comparación con los patrones de rociado de cono hueco o lleno, más adecuado para lavar o limpiar
5. La boquilla en abanico es un componente importante del equipo de limpieza de alta presión, la boquilla en abanico bajo la acción de alta presión, el líquido expulsado con gran impacto. Bajo el alto impacto, la suciedad se puede limpiar a fondo.
6. Durante el proceso de limpieza, la boquilla en abanico plano solo necesita una pequeña cantidad de agua, lo que puede ahorrar una gran cantidad de recursos hídricos, de acuerdo con los requisitos de la industria moderna en materia de ahorro de energía y protección del medio ambiente.
Aplicaciones generales
1. Enfriamiento y temple:
Cinta transportadora de refrigeración; Enfriamiento de metales primarios y otros materiales; Máquinas
2. Limpieza y lavado:
Limpieza previa al tratamiento de automóviles; Lavadora de coches; Lavado de películas; lavado de materiales; Limpieza de aceite; Limpieza de carreteras con camiones cisterna; Tratamiento de superficies; Limpieza de productos alimentarios y agrícolas.
3. Desengrasado:
Proceso de elaboración de botellas y alimentos limpio; Botella de oso limpia; Equipo industrial
4. Control de polvo:
Construcción de edificio ; Controlar las cenizas de carbón y la arena; Piedras trituradas; cenizas de escoria; barredor de basura
5. Otros:
Prueba de lluvia de coches; Cuadro ; Protección contra incendios, etc.
Especificaciones
RociarÁngulo | Código de flujo | Diámetro del orificio | 1 (nosotros gal)=3.785 L; 1 (gal del Reino Unido)=4.546 L | |||||||||||
0.3 barras | 1 barra | 2 barras | 3bar | 4bar | 5bar | 6bar | 7bar | 10bar | 20bar | 35bar | 3 barras | |||
0grado 15grado 25grado 40grado 50grado 65grado 73grado 80grado 95grado 110grado | 0.3 barras | 1 barra | 2 barras | 3bar | 4bar | 5bar | 6bar | 7bar | 10bar | 20bar | 35bar | Ángulo de pulverización (3bar) | ||
0017 | 0.28 | 0.05 | 0.06 | 0.07 | 0.08 | 0.09 | 0.1 | 0.12 | 0.17 | 0.23 | ||||
0033 | 0.38 | 0.11 | 0.13 | 0.15 | 0.17 | 0.18 | 0.2 | 0.24 | 0.34 | 0.44 | 0grado 15grado 25grado 40grado 50grado 65grado 73grado 80grado 95grado 110grado | |||
0050 | 0.46 | 0.11 | 0.16 | 0.2 | 0.23 | 0.25 | 0.28 | 0.3 | 0.36 | 0.51 | 0.67 | |||
0067 | 0.53 | 0.15 | 0.22 | 0.26 | 0.31 | 0.34 | 0.37 | 0.4 | 0.48 | 0.68 | 0.9 | |||
01 | 0.66 | 0.12 | 0.23 | 0.32 | 0.39 | 0.46 | 0.51 | 0.56 | 0.6 | 0.72 | 1.0 | 1.3 | ||
015 | 0.79 | 0.19 | 0.34 | 0.48 | 0.59 | 0.68 | 0.76 | 0.84 | 0.90 | 1.1 | 1.5 | 2.0 | ||
02 | 0.91 | 0.25 | 0.46 | 0.64 | 0.79 | 0.91 | 1.0 | 1.1 | 1.2 | 1.4 | 2 | 2.7 | ||
03 | 1.1 | 0.37 | 0.68 | 0.97 | 1.2 | 1.4 | 1.5 | 1.7 | 1.8 | 2.2 | 3.1 | 4.0 | ||
04 | 1.3 | 0.5 | 0.91 | 1.3 | 1.6 | 1.8 | 2.0 | 2.2 | 2.4 | 2.9 | 4.1 | 5.4 | ||
05 | 1.4 | 0.62 | 1.1 | 1.6 | 2.0 | 2.3 | 2.5 | 2.8 | 3 | 3.6 | 5.1 | 6.7 | ||
06 | 1.6 | 0.75 | 1.4 | 1.9 | 2.4 | 2.7 | 3.1 | 3.3 | 3.6 | 4.3 | 6.1 | 8.1 | ||
08 | 1.8 | 1.0 | 1.8 | 2.6 | 3.2 | 3.6 | 4.1 | 4.5 | 4.8 | 5.8 | 8.2 | 10.8 | ||
10 | 2.0 | 1.2 | 2.3 | 3.2 | 3.9 | 4.6 | 5.1 | 5.6 | 6.0 | 7.2 | 10.2 | 13.5 | ||
15 | 2.4 | 1.9 | 3.4 | 4.8 | 5.9 | 6.8 | 7.6 | 8.4 | 9.0 | 10.8 | 15.3 | 20 | ||
20 | 2.8 | 2.5 | 4.6 | 6.5 | 7.9 | 9.1 | 10.2 | 11.2 | 12.1 | 14.4 | 20 | 27 | ||
30 | 3.6 | 3.7 | 6.8 | 9.7 | 11.8 | 13.7 | 15.3 | 16.7 | 18.1 | 22 | 31 | 40 | ||
40 | 4.0 | 5.0 | 9.1 | 12.9 | 15.8 | 18.2 | 20.0 | 22 | 24 | 29 | 41 | 54 | ||
50 | 4.4 | 6.2 | 11.4 | 16.1 | 19.7 | 23 | 25 | 28 | 30 | 36 | 51 | 68 | ||
60 | 4.8 | 7.5 | 13.7 | 19.3 | 24 | 27 | 31 | 33 | 36 | 43 | 61 | 81 | ||
70 | 5.2 | 8.7 | 16 | 23 | 28 | 32 | 36 | 39 | 42 | 50 | 70 | 94 | ||
100 | 6.4 | 12.5 | 23 | 32 | 39 | 46 | 51 | 56 | 60.0 | 72 | 102 | 135 | ||
150 | 7.5 | 18.7 | 34 | 48 | 59 | 68 | 76 | 84 | 90.0 | 108 | 153 | 205 | ||
200 | 8.7 | 25 | 46 | 64 | 79 | 91 | 102 | 112 | 121 | 144 | 205 | 270 | ||
Para obtener especificaciones más detalladas, envíenos su consulta.
Visualización de detalles del producto
Control de calidad
Materia prima ---Verifique el informe de materia prima para cada lote del proveedor de materiales para asegurarse de que estén calificados y pruébelos para asegurarse
Producción ---Las boquillas se fabrican de acuerdo con el dibujo estándar y los parámetros de procesamiento de cada pieza de la boquilla, se depura el equipo de la máquina herramienta para alcanzar el estado preciso y se selecciona la herramienta de fresado adecuada u otras herramientas necesarias para un procesamiento preciso.
Probando ---Se requiere una inspección del 100 por ciento para probar las boquillas para asegurarse de que el caudal y el ángulo de pulverización sean precisos y que la pulverización sea uniforme sin dividirse, especialmente para caudales pequeños.
Productos de acabado ---Preste atención a proteger la apariencia de las boquillas semiacabadas y de acabado para evitar rayones durante el proceso de producción y garantizar su apariencia suave y refinada.
Embalaje ---Utilice embalaje de exportación estándar para asegurarse de que no se produzcan daños durante el transporte.
Servicio postventa --- Podemos reemplazar las boquillas sin cargo por aquellas que estén dañadas de forma natural, pero no por error humano de operación, dentro del período de garantía.
Casos Exitosos

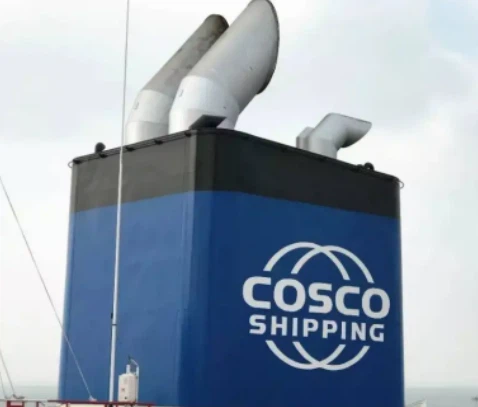

Desulfuración en Marina
Proyectos: COSCO
Suministramos una gran cantidad de boquillas rociadoras para COSCO que se utilizan para torres de desulfuración en barcos y al mismo tiempo actúan como eliminación de polvo.

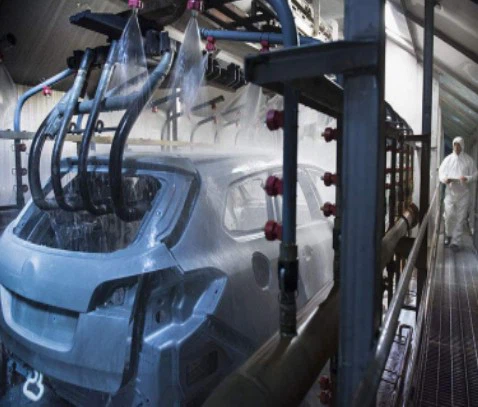

Pretratamiento en revestimiento de automóviles
Proyectos: Mercedes Benz;
Tesla; Toyota; BMW; volkswagen
Contamos con un suministro constante de boquillas rociadoras para los proyectos anteriores. Nuestras boquillas se utilizan en la industria de revestimiento de automóviles durante el proceso de proyectos de pretratamiento como propósito para pruebas de limpieza, secado o enfriamiento y lluvia.
Lavado
Cliente: ABB
Suministramos una gran cantidad de boquillas rociadoras para ABB principalmente para lavar o limpiar una variedad de piezas metálicas.
